Rで解析：ネットワークグラフの作成が簡単です。「backShift」パッケージ

ネットワークグラフの作成は以外と手間がかかります。「backShift」パッケージの”plotGraphEdgeAttrコマンド”利用すると比較的簡単に作成することができましたので紹介します。ネットワークグラフをとりあえず書いてみたい人向けです。

パッケージのバージョンは0.1.4.3。windows11のR version 4.2.2で確認しています。

＜おすすめのRに関する書籍です＞

心理学・教育学研究のための効果量入門: Rを用いた実践的理解 | 中村大輝

Amazonで中村大輝の心理学・教育学研究のための効果量入門: Rを用いた実践的理解。アマゾンならポイント還元本が多数。中村大輝作品ほか、お急ぎ便対象商品は当日お届けも可能。

www.amazon.co.jp

パッケージのインストール

下記コマンドを実行してください。

#パッケージのインストール
install.packages("backShift")

実行コマンドの紹介

詳細はコメントまたはパッケージヘルプを確認してください。

#パッケージの読み込み
library("backShift")

#データ例の作成
TestData <- matrix(sample(0:1, 100, replace = TRUE), 10, 10)
diag(TestData) <- 0

#ラベルは数字で文字列にするのがポイントです
colnames(TestData) <- as.character(1:10)

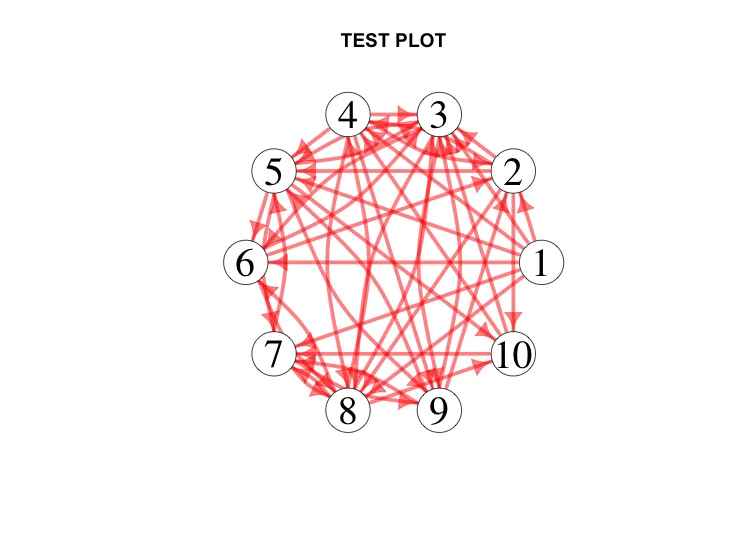

#データのプロット
plotGraphEdgeAttr(estimate = TestData, plotStabSelec = FALSE, labels = colnames(TestData),
                  thres.point = 0, thres.stab = NULL, main = "TEST PLOT", edge.color = "red")

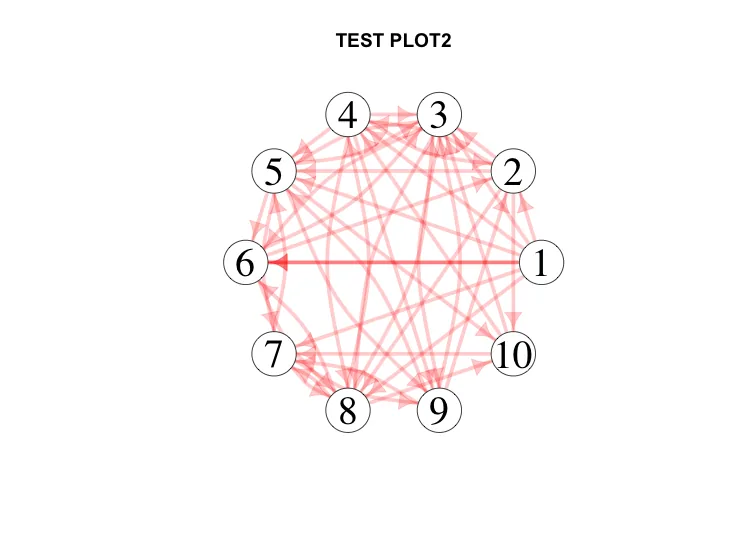

#矢印（ノード）の色は数値の最大値を基準に決定されます
TestData[1, 6] <- 100
plotGraphEdgeAttr(estimate = TestData, plotStabSelec = FALSE, labels = colnames(TestData),
                  thres.point = 0, thres.stab = NULL, main = "TEST PLOT2", edge.color = "red")
