Rで解析：ggplot2と組み合わせてUpSetプロット「ComplexUpset」パッケージ

公開日 2022-02-10

複数の指標間の関係性を表現するUpSetプロットに情報の追加が簡単なパッケージの紹介です。UpSetプロットの表現を拡張できるのではないでしょうか。「ComplexUpset」パッケージ単独でも利用することができますが、「ggplot2」パッケージを利用して表現力のあるグラフの追加が可能です。

パッケージのバージョンは1.3.3。実行コマンドはwindows 11のR version 4.1.2で確認しています。

＜おすすめのRに関する書籍です＞

言葉と数式で理解する多変量解析入門 | 小杉考司

Amazonで小杉考司の言葉と数式で理解する多変量解析入門。アマゾンならポイント還元本が多数。小杉考司作品ほか、お急ぎ便対象商品は当日お届けも可能。

www.amazon.co.jp

パッケージのインストール

下記コマンドを実行してください。

#パッケージのインストール
install.packages("ComplexUpset")

実行コマンド

詳細はコメント、パッケージヘルプを確認してください。

#パッケージの読み込み
library("ComplexUpset")

###データ例の作成#####
#tidyverseパッケージがなければインストール
if(!require("tidyverse", quietly = TRUE)){
  install.packages("tidyverse");require("tidyverse")
}
set.seed(1234)
n <- 300
TestData <- tibble(Group = sample(paste0("Group", 1:4), n, replace = TRUE),
                   value = sample(c(1:10), n, replace = TRUE),
                   binary_Data_1 = sample(c(0:1), n, replace = TRUE),
                   binary_Data_2 = sample(c(0:1), n, replace = TRUE),
                   binary_Data_3 = sample(c(0:1), n, replace = TRUE),
                   binary_Data_4 = sample(c(0:1), n, replace = TRUE))

#binary_Dataの行名を取得
Binary_Name <- TestData %>%
  select(contains("binary")) %>%
  colnames()
########

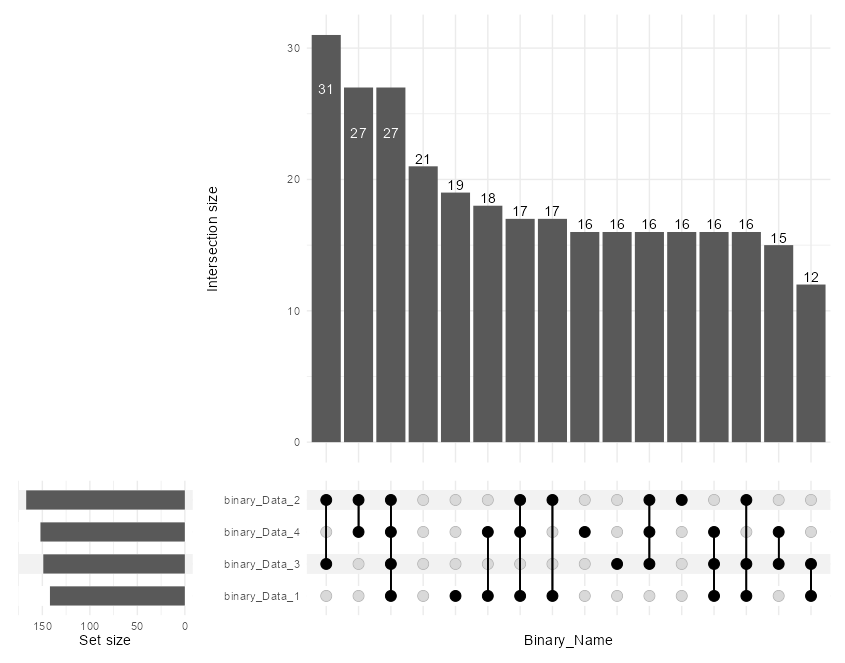

#upsetのプロット:upsetコマンド
#Setsizeと交差行列のプロット横比率:width_ratioオプション
#Setsizeと交差行列のプロット縦比率:height_ratioオプション
upset(TestData, Binary_Name, name = "Binary_Name",
      width_ratio = 0.25, height_ratio = 0.3)

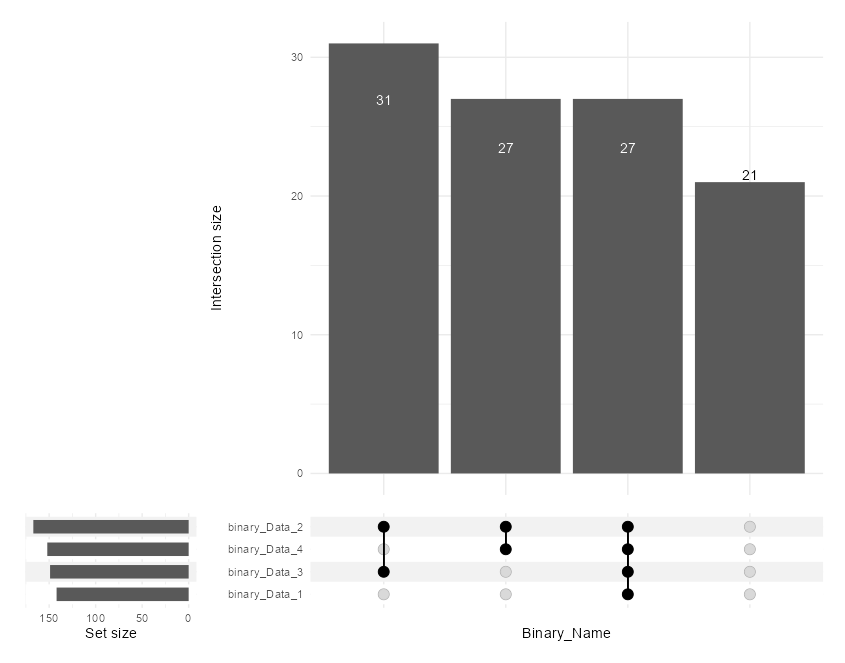

#表示する最小の交差の総数:min_sizeオプション
upset(TestData, Binary_Name, name = "Binary_Name",
      width_ratio = 0.25, height_ratio = 0.2, min_size = 20,
      wrap = TRUE, set_sizes = upset_set_size())

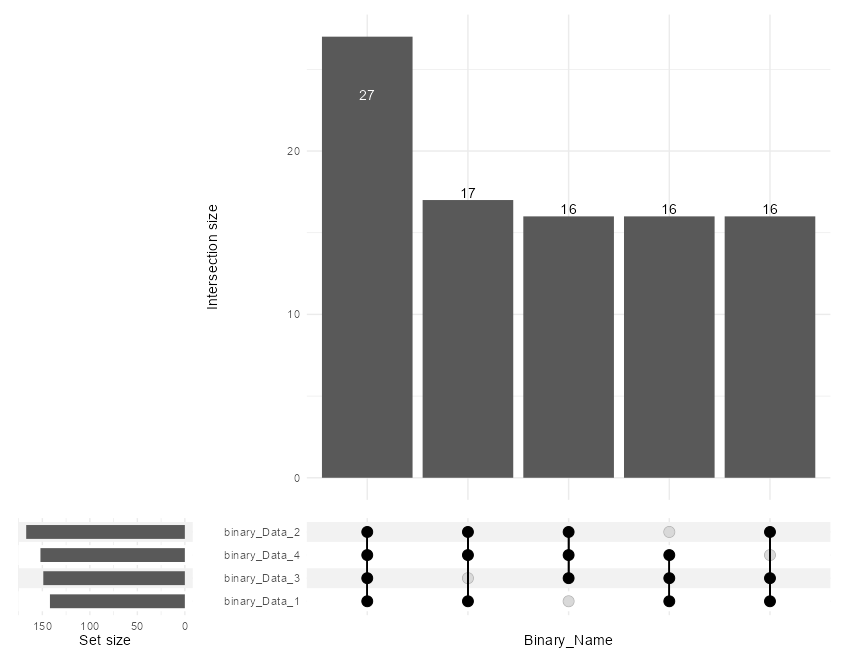

#表示する最小からの交差の数:min_degreeオプション/max_degree
upset(TestData, Binary_Name, name = "Binary_Name",
      width_ratio = 0.25, height_ratio = 0.2, min_degree = 3)

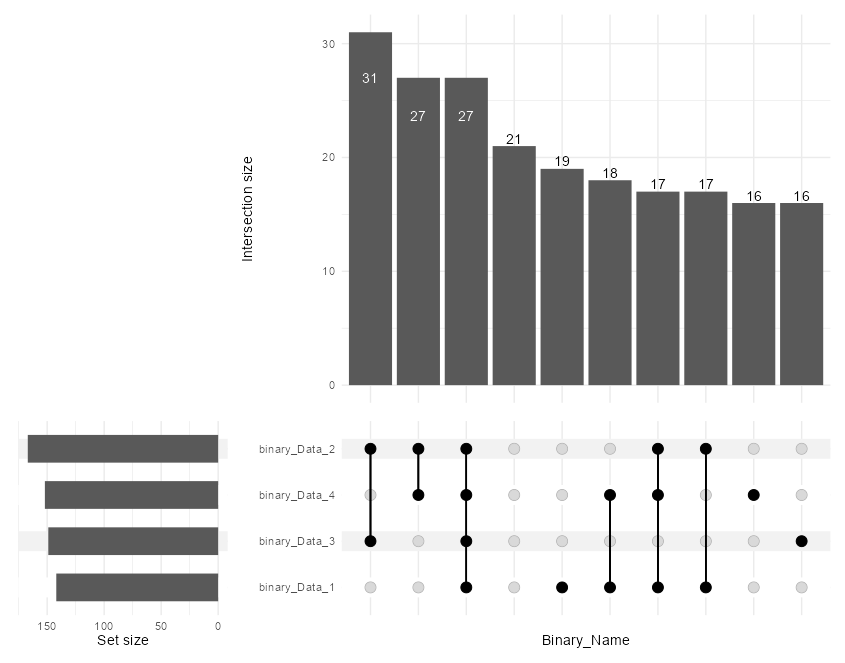

#表示する交差の数:n_intersectionsオプション
upset(TestData, Binary_Name, name = "Binary_Name",
      n_intersections = 10)

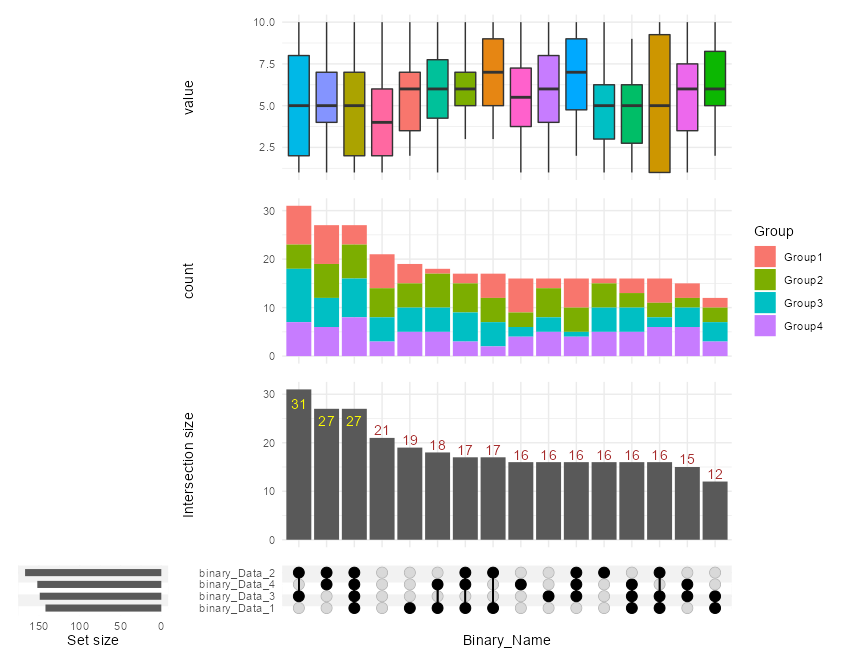

#「ggploy2」パッケージと組み合わせた利用例
#upsetの体裁を整える:base_annotationsオプション
#upsetへのアノテーションの体裁を整える:annotationsオプション
upset(TestData, Binary_Name, name = "Binary_Name",
      width_ratio = 0.25, height_ratio = 0.3,
      base_annotations = list(
        #Intersection sizeの体裁
        'Intersection size'= intersection_size(
          #テキストの色
          text_colors = c(on_background = "brown", on_bar = "yellow"),
          #テキストの位置,回転
          text = list(c(vjust = -0.1, hjust = -0.1, ngle = 45))
          )
        ),
      annotations = list(
        #annotationsの体裁,ggplot2のコマンドが利用できます
        #intersection sizeのプロットに合わせる:intersectionを設定する
        #上段のannotations
        "value" = ggplot(mapping = aes(x = intersection,
                                       y = value,
                                       group = intersection,
                                       fill = intersection)) +
          geom_boxplot() +
          theme(legend.position = "none"),
        #下段のannotations
        "value_2" = ggplot(mapping = aes(fill = Group)) +
          geom_bar(stat = "count", position = "stack")
        )
      )
