Rで解析:比較的簡単に「Loupedeck」のショートカットコマンドプラグインを作成する例

Rの解析に役に立つ記事

「キーボードショートカット」をまとめた表から「Loupedeck」のショートカットコマンドのプラグインをwindows環境でエクセル(OpenOffice Calcも可、ファイル形式はxlsxのみ)、RとVisual Studioを利用して作成する内容の紹介です。「C# Source File」のテンプレートをRで連続処理するので少しは負担が減るのではないでしょうか。

紹介ではGithubに公開した「KaradaLoupedeck」パッケージで「キーボードショートカット」の表を編集後に各ショートカットコマンドの「C# Source File」を作成。「Visual Studio Community」で作成した「C# Source File」を読み込み、ビルド。「RStudio_1.4.1103」のショートカットコマンドのプラグインを作成し「Loupedeck Live S」で動作を確認しています。また、ダイナミックモードは対応です。

なお、macOS環境、Loupedeck Live S以外は動作の確認をしていませんが紹介するRのコード、C#のテンプレートを少し変更することで動作と考えます。

「キーボードショートカット」をまとめた表の作成に少し時間がかかりますが、他の作業はほぼ自動なのでショートカットコマンドのプラグイン作成時間が大幅に減少することが可能です。

スポンサーリンク
スポンサーリンク

Loupedeckが必要です

Loupedeckが必要です。大きさや値段から私は「Loupedeck Live S」をおすすめします。

紹介で作成できるプラグイン

紹介コマンドを実行すると「RStadioのショートカットコマンドのプラグイン」が作成可能です。Loupedeckソフトウェアからインストール可能です。

必要なソフトウェア

必要なソフトウエアは「エクセル」または「OpenOfficeのCalc」、「R StaticsおよびRStudio」、「Visual Studio Community」、「Loupedeckソフトウェア」です。エクセル以外は無料で使用できます。各ソフトウェアのダウンロードリンクを紹介します。ダウンロード後にインストールしてください。

・OpenOffice:Version 4.1.14

無料総合オフィスソフトウェア - Apache OpenOffice 日本語プロジェクト

・R Statics:Version 4.3.0

The Comprehensive R Archive Network

・RStudio:Version 2023.03.0+386

RStudio Desktop - Posit

・Visual Studio Community 2022:Version 17.5.4

無料の開発者ソフトウェアとサービス - Visual Studio
無料プラン: Visual Studio Community、Visual Studio Code、VSTS、Dev Essentials。

・Loupedeckソフトウェア:Version 5.6.2

Loupedeckソフトウェアのダウンロード
Loupedeckコントローラを接続する前に、ソフトウェアをダウンロードし、インストールする必要があります。

ショートカットコマンドプラグイン作成の手順

手順は

  1. Loupedeck Plugin SDKでプロジェクトを準備
  2. 「キーボードショートカット」をエクセルまたはOpenOfficeのCalcで「xlsx形式」で作成する。
  3. RStudioから「devtools::install_github(“MasakiFujishima/KaradaLoupedeck”)」で「KaradaLoupedeck」パッケージをインストール。「kg_scef_tidy」コマンドで「キーボードショートカット」まとめた表を読み込み「KG_Shortcut.xlsx」を作成。「KG_Shortcut.xlsx」を読み込み「kg_csfiles_create」コマンドで各ショートカットコマンドの「C# Source File」を作成。
  4. 「Visual Studio Community」で作成した「C# Source File」を読み込み、ビルド。そして、「Loupedeck」にプラグインがインストール。

以上です。次から順番に紹介していきます。

Loupedeck Plugin SDKの準備

Step 1. Loupedeck Plugin SDKのダウンロード

Visual Studio Communityのインストール後に「LoupedeckPluginSdkToolkit_5.6.0.15957_win.zip」を以下からダウンロードします。「ダウンロードフォルダ」フォルダに保存、zipを解凍後にフォルダ名を「LoupedeckPluginToolUnpacked」に変更します。

Loupedeck Plugin SDK tool for Windows:https://support.loupedeck.com/loupedeck-plugin-sdk-tools-for-windows

Step 2. Loupedeck Plugin SDKの設定

フォルダのアドレスバーに「コントロール パネル\システムとセキュリティ\Windows ツール」を張り付け実行して出てくる「コマンドプロンプト」を起動します。以下のコマンドを実行します。

cd %USERPROFILE%\Source
%USERPROFILE%\Downloads\LoupedeckPluginToolUnpacked\LoupedeckPluginTool.exe generate -name="KgRstudio"
//cd %USERPROFILE%\Source
//%USERPROFILE%\Downloads\LoupedeckPluginToolUnpacked\LoupedeckPluginTool.exe generate -name="KgTest"

なお、コマンド最後尾のVisual Studioでのプロジェクト名「”KgRstudio”」は適時、変更してください。初めはこのまま実行することをおすすめします。上記、コマンド例の下部2行は変更例です。

フォルダのアドレスバーに「%USERPROFILE%\Source」貼り付け実行すると「Source」フォルダ内に「KgRstudioPlugin」フォルダが作成されています。

「キーボードショートカットの表」を作成

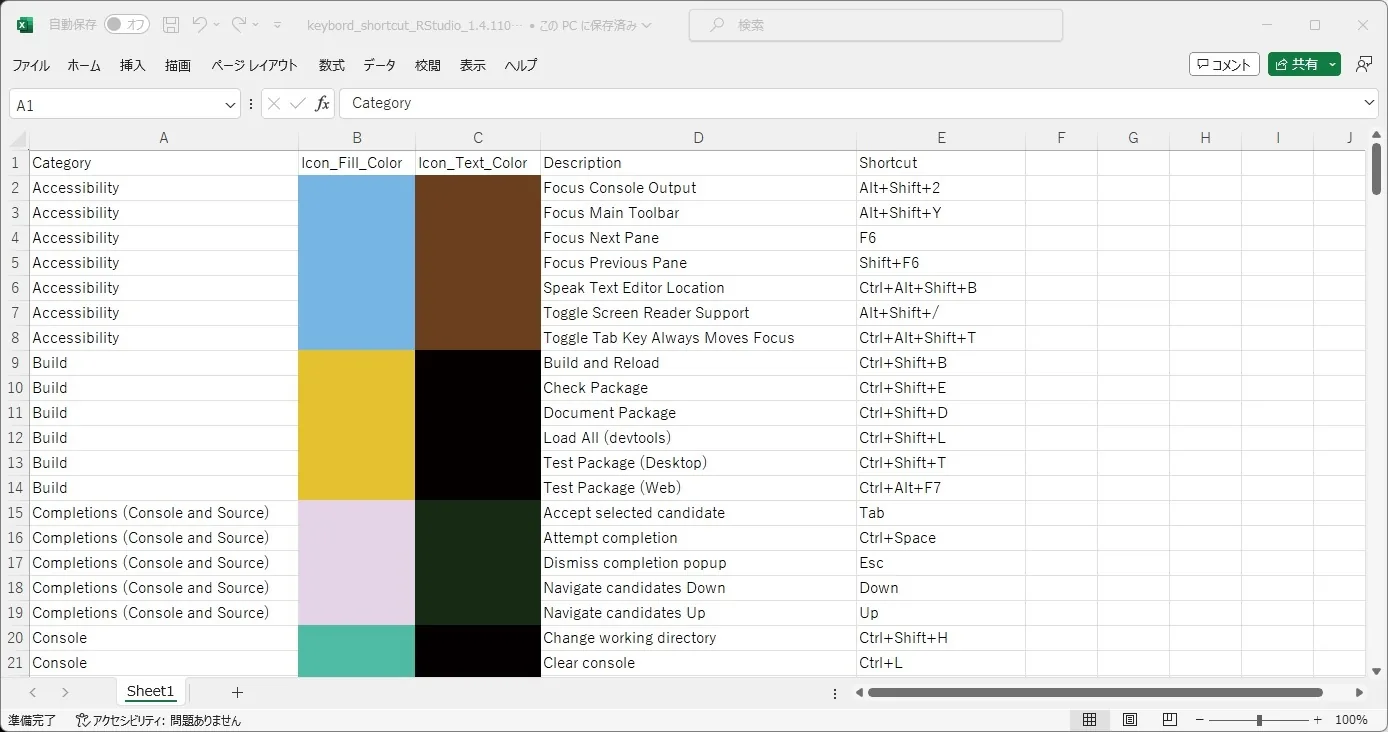

エクセルまたはOpenOfficeのCalcでキーボードショートカットの表を作成します。表のデータは左から「Category」「 Icon_Fill_Color」「 Icon_Text_Color」「 Description」「 Windows 」「Mac」順になります。各データの性質は下記のとおりです。

  • Category:「Loupedeckソフトウェア」のカテゴリで表示されるテキスト。
  • Icon_Fill_Color:塗色がボタンのアイコンに設定されます。
  • Icon_Text_Color:色がボタンのテキストに設定されます。
  • Description:ボタンのテキストで表示する内容。
  • Windows/Mac:各OSのショートカット。キーは+でつなげます。スペースはなし。

参考データとして「keybord_shortcut_RStudio_1.4.1103.xlsx」を紹介します。下記からダウンロードができます。次項からのコマンド例で使用します。

必要パッケージのインストール

RとRStudioをインストール後にGithubに公開している「KaradaLoupedeck」パッケージをRにインストールします。Githubでは随時、本パッケージを修正・機能を追加しています。

Github:「KaradaLoupedeck」パッケージ

GitHub - MasakiFujishima/KaradaLoupedeck: A command to create a Loupedeck shortcut plugin easily in R.
A command to create a Loupedeck shortcut plugin easily in R. - GitHub - MasakiFujishima/KaradaLoupedeck: A command to create a Loupedeck shortcut plugin easily ...

下記コマンドを実行します。

#devtoolsパッケージがない場合は下記をコメントアウトして実行する
#install.packages("devtools")
devtools::install_github("MasakiFujishima/karadaLoupedeck")
library("karadaLoupedeck")

「KaradaLoupedeck」パッケージを利用して「C# Source File」を作成する

Step 1. ショートカットをまとめた表の体裁を整える

「kg_scef_tidy」コマンドを使用してショートカットをまとめた表の体裁を整えます。先ほど紹介した「keybord_shortcut_RStudio_1.4.1103.xlsx」を以下のコマンドで処理します。

実行すると処理ファイルの保存場所に「KG_Shortcut.xlsx」が作成されます。

###表を読み込む#####
library("tcltk")
xlsxFile <- paste0(as.character(tkgetOpenFile(title = "エクセルファイルを選択",
                                          filetypes = '{"エクセルファイル" {".xlsx"}}',
                                          initialfile = c("*.xlsx"))))
########

###処理ファイルの保存先を指定#####
setwd(paste0(as.character(tk_choose.dir())))

#ショートカットをまとめた表を編集する:kg_scef_tidyコマンド
#処理する表のパス:xlsxFileオプション
#Loupedeckで表示する塗色の列:fillcol;初期値2
#Loupedeckで表示するテキスト色の列:textcol;初期値2
#処理する表の列数:ncol
#対象OS:selectOS;初期値windows,macOSは未検討
kg_scef_tidy(xlsxFile = xlsxFile)

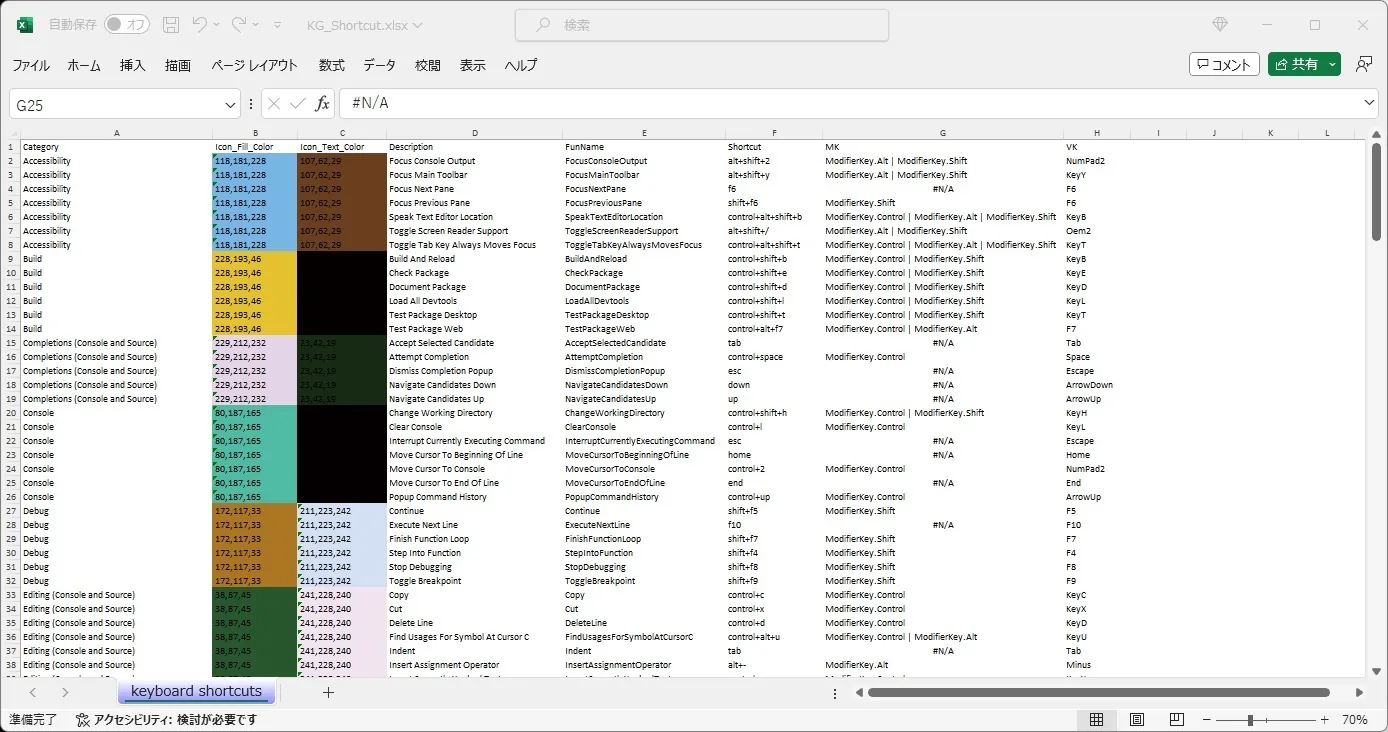

参考:「KG_Shortcut.xlsx」の内容です。「Icon_Fill_Color」と「Icon_Text_Color」に各塗色から取得した「RGB値」と「FunName」、キーボードショートカットコマンドから取得した「MK(ModifierKey)」、「VK(VirtualKeyCode)」が追加されます。MKとVKは「C# Source File」で使用するコマンドです。

Step 2.「KG_Shortcut.xlsx」から「C# Source File」を作成する

「kg_csfiles_create」コマンド使用して、「KG_Shortcut.xlsx」から「C# Source File」を作成します。なお、lpnameオプションには「Loupedeck Plugin SDKの準備」で設定した「プロジェクト名」を指定します。今回の例では”KgRstudio”です。

実行すると処理途中で指定した保存場所に「C# Source File」が作成されます。例では200個のソースファイルが作成されます。

###「KG_Shortcut.xlsx」を読み込み#####
library("tcltk")
xlsxFile <- paste0(as.character(tkgetOpenFile(title = "エクセルファイルを選択",
                                              filetypes = '{"エクセルファイル" {".xlsx"}}',
                                              initialfile = c("*.xlsx"))))
########

#「KG_Shortcut.xlsx」から「C# Source File」を作成する:kg_csfiles_createコマンド
#処理する表のパス:xlsxFileオプション
#プロジェクト名:lpnameオプション
#C# Source Fileの保存先:savepathオプション
#tk_choose.dir()コマンドを使うと楽
kg_csfiles_create(xlsxFile, lpname = "KgRstudio",
                  savepath = paste0(as.character(tk_choose.dir())))

C# Source Fileの出力例

namespace Loupedeck.KgRstudio
{
    using System;

    public class AcceptSelectedCandidate : PluginDynamicCommand
    {
        public AcceptSelectedCandidate()
        : base(displayName: "Accept Selected Candidate", description: "Accept Selected Candidate", groupName: "Completions (Console and Source)")
        {
        }
        protected override BitmapImage GetCommandImage(String actionParameter, PluginImageSize imageSize)
        {

            var ResourcePath = EmbeddedResources.FindFile("Completions (Console and Source).png");

            using (var bitmapBuilder = new BitmapBuilder(imageSize))

            {
                if (ResourcePath == null)
                {
                    bitmapBuilder.FillRectangle(0, 0, 80, 80, new BitmapColor(229,212,232));
                    bitmapBuilder.DrawText("Accept Selected Candidate", color: new BitmapColor(23,42,19));
                    return bitmapBuilder.ToImage();
                }
                else
                {
                    bitmapBuilder.SetBackgroundImage(EmbeddedResources.ReadImage(ResourcePath));
                    bitmapBuilder.DrawText("Image", color: new BitmapColor(23,42,19));
                    return bitmapBuilder.ToImage();
                }
            }
        }
        protected override void RunCommand(String actionParameter)
        {
            this.Plugin.ClientApplication.SendKeyboardShortcut(VirtualKeyCode.Tab);
        }
    }
}

これでRでの作業は終了です。次からは「Visual Studio Community」での作業になります。

「Visual Studio」での作業

「Loupedeck Plugin SDKの準備」で作成したフォルダ内の「src」内にある「KgRstudioPlugin.sln」をダブルクリックするとVisual Studio 2022が起動します。「KgRstudioPlugin.sln」のショートカットをデスクトップに保存すると今後の作業が楽です。

Step 1. Loupedeck Pluginの準備

「KgRstudioPlugin.sln」をダブルクリックするとVisual Studio 2022を起動します。起動後、「ソリューションエクスプローラー」から「KgRstudioApplication.cs」を以下の内容に修正します。ダイナミック対応の設定です。

namespace Loupedeck.KgRstudioPlugin
{
    using System;

    // This class can be used to connect the Loupedeck plugin to an application.

    public class KgRstudioApplication : ClientApplication
    {
        public KgRstudioApplication()
        {
        }

        // This method can be used to link the plugin to a Windows application.
        protected override String GetProcessName() => "RStudio";

        // This method can be used to link the plugin to a macOS application.
        protected override String GetBundleName() => "";

        // This method can be used to check whether the application is installed or not.
        public override ClientApplicationStatus GetApplicationStatus() => ClientApplicationStatus.Unknown;
    }
}

次に「ソリューションエクスプローラー」から「KgRstudioPlugin.cs」を以下の内容に修正します。

namespace Loupedeck.KgRstudioPlugin
{
    using System;

    // This class contains the plugin-level logic of the Loupedeck plugin.

    public class KgRstudioPlugin : Plugin
    {
        // Gets a value indicating whether this is an Universal plugin or an Application plugin.
        public override Boolean UsesApplicationApiOnly => false;

        // Gets a value indicating whether this is an API-only plugin.
        public override Boolean HasNoApplication => false;

        public KgRstudioPlugin() => PluginLog.Init(this.Log);

        // This method is called when the plugin is loaded during the Loupedeck service start-up.
        public override void Load()
        {
        }

        // This method is called when the plugin is unloaded during the Loupedeck service shutdown.
        public override void Unload()
        {
        }
    }
}

次に「kg_csfiles_create」コマンド使用して作成した「C# Source File」を「Actions」フォルダにコピーします。ドラッグアンドドロップでも構いません。下記のようになります。「Actions」フォルダにに初めからあるファイルは削除してかまいません。

参考:オリジナルコマンドの「C# Source File」例

オリジナルコマンドの「C# Source File」の例です。先ほど「Actions」フォルダに追加した「C# Source File」のどれかを複製し下記内容をペーストして作成するのが速いと思います。

ファイルも紹介しますが、ショートカットコマンドと比べて調整がかなり面倒なのでお勧めしません。

内容は新規Rスクリプトを作成し、インストールと読み込みコマンドを記述します。

namespace Loupedeck.KgTestPlugin
{
    using System;

    public class OriginalAction : PluginDynamicCommand
    {
       // private readonly String[] _names = new[] { "(VirtualKeyCode.KeyR, ModifierKey.Control | ModifierKey.Shift);", "Liam Smith" };

        public OriginalAction()
            : base(displayName: "Create original new R script", description: "Create original new R script", groupName: "Original")
        {
        }
        protected override BitmapImage GetCommandImage(String actionParameter, PluginImageSize imageSize)
        {

            var ResourcePath = EmbeddedResources.FindFile("Original.png");

            using (var bitmapBuilder = new BitmapBuilder(imageSize))

            {
                if (ResourcePath == null)
                {
                    bitmapBuilder.FillRectangle(0, 0, 80, 80, new BitmapColor(153, 204, 0));
                    bitmapBuilder.DrawText("Create original new R script", color: new BitmapColor(0, 0, 0));
                    return bitmapBuilder.ToImage();
                }
                else
                {
                    bitmapBuilder.SetBackgroundImage(EmbeddedResources.ReadImage(ResourcePath));
                    bitmapBuilder.DrawText("Image", color: new BitmapColor(0, 0, 0));
                    return bitmapBuilder.ToImage();
                }
            }
        }

        protected override void RunCommand(String actionParameter)
        {

            this.Plugin.ClientApplication.SendKeyboardShortcut(VirtualKeyCode.KeyN, ModifierKey.Control | ModifierKey.Shift);
            this.Plugin.ClientApplication.SendKeyboardShortcut(VirtualKeyCode.NumPad1, ModifierKey.Control);
            this.Plugin.ClientApplication.SendKeyboardShortcut(VirtualKeyCode.F12, ModifierKey.Control);
            this.NativeApi.GetNativeMethods().SendString("#Install the HogeHoge package if it is not already there");
            this.Plugin.ClientApplication.SendKeyboardShortcut(VirtualKeyCode.Return);
            this.NativeApi.GetNativeMethods().SendString("if (!require(\"HogeHoge\", quietly = TRUE)) {");
            this.Plugin.ClientApplication.SendKeyboardShortcut(VirtualKeyCode.Return);
            this.Plugin.ClientApplication.SendKeyboardShortcut(VirtualKeyCode.Return);
            this.NativeApi.GetNativeMethods().SendString("install.packages(\"HogeHoge\");require(\"HogeHoge\")");
            this.Plugin.ClientApplication.SendKeyboardShortcut(VirtualKeyCode.Return);
            this.Plugin.ClientApplication.SendKeyboardShortcut(VirtualKeyCode.End, ModifierKey.Control);
            this.Plugin.ClientApplication.SendKeyboardShortcut(VirtualKeyCode.Return);
            this.Plugin.ClientApplication.SendKeyboardShortcut(VirtualKeyCode.Return);
            this.NativeApi.GetNativeMethods().SendString("#Loading the library");
            this.Plugin.ClientApplication.SendKeyboardShortcut(VirtualKeyCode.Return);
            this.NativeApi.GetNativeMethods().SendString("library(\"HogeHoge\")");

        }
    }
}

Step 2. Loupedeck Pluginの体裁を整える

プラグインやボタンのアイコンファイルの設定方法です。本記事で作成した「C# Source File」では各キーボードショートカットの「Category」と同じ名前のpngファイルを用意することで、優先的に画像を背景に設定します。例「Build.png」など。

Step 3. プラグインのアイコンファイル

「metadata」フォルダの「Icon XXXX.png」ファイルを参考に「GIMP」などで作成します。画像サイズは「16 px * 16 px」、「32 px * 32 px」、「48 px * 48 px」、「256 px * 256 px」です。

Step 4. ボタンのアイコンファイル

「ソリューションエクスプローラー」から「Resours」フォルダを作成し「80 px * 80 px」の「”Category名”.png」で保存します。

【注意】必ず、各ボタンアイコンファイルは「Resours」フォルダに保存後、「各ファイルのプロパティ」の「ビルドアクション」を「埋め込みリソース」に変更します。そうしないと適応されません。

参考までに「80 px * 80 px」のイラストレーターのテンプレートファイルを下記に紹介します。

Step 5. LoupedeckPackage.yamlの修正

「metadata」フォルダの「LoupedeckPackage.yaml」の内容をVisual Studioで修正します。下記は修正例です。

type: plugin4
name: KgRstudio
displayName: KG_RStudio
version: 1.0

author: Masaki Fujishima
copyright: Copyright © 2023 KARADA GOOD. All rights reserved.
license: MIT
licenseUrl: https://opensource.org/licenses/MIT

homePageUrl: https://www.karada-good.net
supportPageUrl: https://www.karada-good.net/analyticsr/r-774/

pluginFileName: KgRstudioPlugin.dll
pluginFolderWin: win

supportedDevices:
    - LoupedeckCtFamily

Loupedeck Pluginの作成

Loupdeckをつなげて、Visual Studio Communityの上部メニュー「ビルド」→「ソリューションのビルド」を実行するとビルドが完了後に「Loupedeckソフトウェア」が起動し、無事に「アプリケーションプロファイル」に「KgRstudio」が表示されていると思います。

もし、エラーが出る場合はファイルの構成はGithubでも公開していますのでファイル構成を確認してください。リンクは下部「Githubでの公開」を参照してください。

Visual Studioでのデバックとビルド時の注意

Loupedeckのソフトウェアが起動している場合にはデバックとビルドがエラーとなります。Visual Studioの上部メニュー「ツール」→「コマンドライン」→「開発者コマンドプロンプト」を起動して、下記コマンドでLoupedeckのソフトウェアを停止します。

cd C:\Program Files (x86)\Loupedeck\Loupedeck2
LoupedeckServiceTool.exe stop

デバックまたはビルドが終了したら下記コマンドでLoupedeckのソフトウェアを起動します。

LoupedeckServiceTool.exe start

Githubでの公開

Aiファイルやアイコンファイル、「C# Source File」を下記で公開しています。

GitHub - MasakiFujishima/KgRstudioPlugin: Loupedeck's RStudio shortcut plug-in
Loupedeck's RStudio shortcut plug-in. Contribute to MasakiFujishima/KgRstudioPlugin development by creating an account on GitHub.

作成したプラグインの配布:Marketplaceの場合

「ビルド後」に「%LOCALAPPDATA%\Loupedeck\Plugins\」へ保存されるフォルダ名「KG_RStudioPlugin」の内容を確認後、フォルダ内の「metadata」と「win」フォルダをまとめてzip圧縮します。その後、拡張子「.zip」を「.lplug4」に変更します。

Maketplaceへの申し込みは下記URLよりおこないます。

Contribute | Loupedeck Marketplace

内容に問題なければ必要事項を入力し申し込みが完了です。


少しでも、あなたの解析が楽になりますように!!
