Rで解析：パス上にテキストを配置「geomtextpath」パッケージ

「ggplot2」パッケージでプロットしたパスにテキストを簡単に配置できるパッケージの紹介です。「ggplot2」パッケージと合わせて利用します。なお、RStudioで利用する際には日本語テキストの配置が空白で表示されてしまいます。「ragg」パッケージを利用することで解決することが可能です。

パッケージバージョンは0.1.0。実行コマンドはwindows 11のR version 4.1.2で確認しています。

パッケージのインストール

下記、コマンドを実行してください。

#&#12497;&#12483;&#12465;&#12540;&#12472;&#12398;&#12452;&#12531;&#12473;&#12488;&#12540;&#12523;
install.packages("geomtextpath")

RStudioでの文字化け防止

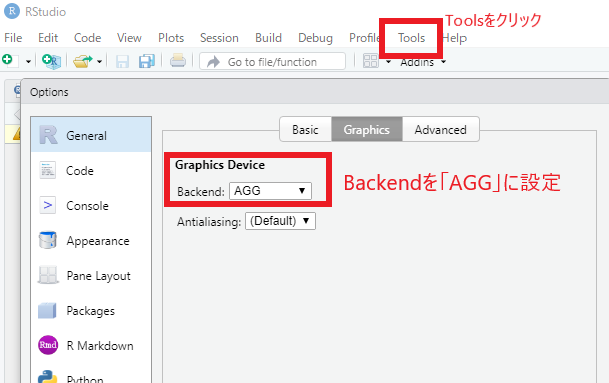

RStudio 2021.09.1+372で確認しています。下記、コマンドを実行後、RStudioのメニューを「Tools > Global Options > General > Graphics」と移動しBackendを「AGG」に指定してください。その後、RStudioを再実行すると準備完了です。

#&#12497;&#12483;&#12465;&#12540;&#12472;&#12398;&#12452;&#12531;&#12473;&#12488;&#12540;&#12523;
install.packages("ragg")

実行コマンド

詳細はコメント、パッケージのヘルプを確認してください。日本語をプロットする時は「ragg」パッケージの導入と設定が必要。また、familyオプションへ日本語フォント名を設定します。

#&#12497;&#12483;&#12465;&#12540;&#12472;&#12398;&#35501;&#12415;&#36796;&#12415;
library("geomtextpath")
#tidyverse&#12497;&#12483;&#12465;&#12540;&#12472;&#12364;&#12394;&#12369;&#12428;&#12400;&#12452;&#12531;&#12473;&#12488;&#12540;&#12523;
if(!require("tidyverse", quietly = TRUE)){
  install.packages("tidyverse");require("tidyverse")
}
###&#12487;&#12540;&#12479;&#20363;&#12398;&#20316;&#25104;#####
set.seed(1234)
n <- 30
TestData <- tibble(Group = sample(paste0("Group", 1:4), n,
                                  replace = TRUE),
                   X_Data = sample(c(1:50), n, replace = TRUE),
                   Sin_Data = sin(1:n) * 30:1,
                   Cos_Data = cos(1:n) * 30:1)
#&#12486;&#12461;&#12473;&#12488;&#12487;&#12540;&#12479;
#Markdown,HTML,CSS&#12391;
#&#33394;,&#12501;&#12457;&#12531;&#12488;&#12501;&#12449;&#12511;&#12522;&#12540;,&#12501;&#12457;&#12531;&#12488;&#12469;&#12452;&#12474;,&#22826;&#23383;,&#26012;&#20307;,&#19979;&#20184;&#12365;&#25991;&#23383;,&#19978;&#20184;&#12365;&#25991;&#23383;&#12364;&#21487;&#33021;
TextData <- "<b style='color:black'>&#12363;&#12425;&#12384;&#12395;&#12356;&#12356;&#12418;&#12398;</b>_KARADANI IIMONO"
########

#&#12497;&#12473;&#19978;&#12395;&#12486;&#12461;&#12473;&#12488;&#12434;&#37197;&#32622;:geom_textpath&#12467;&#12510;&#12531;&#12489;
###&#26085;&#26412;&#35486;&#12434;&#12503;&#12525;&#12483;&#12488;&#12377;&#12427;&#26178;&#12399;ragg&#12497;&#12483;&#12465;&#12540;&#12472;&#12398;&#23566;&#20837;&#12392;&#35373;&#23450;&#12364;&#24517;&#35201;###
###family&#12458;&#12503;&#12471;&#12519;&#12531;&#12408;&#26085;&#26412;&#35486;&#12501;&#12457;&#12531;&#12488;&#21517;&#12434;&#35373;&#23450;&#12377;&#12427;###
#&#12486;&#12461;&#12473;&#12488;&#12487;&#12540;&#12479;:label&#12458;&#12503;&#12471;&#12519;&#12531;;ggplot&#12467;&#12510;&#12531;&#12489;&#20869;&#12391;&#12418;&#35373;&#23450;&#21487;&#33021;
#&#12497;&#12473;&#19978;&#12391;&#12398;&#12503;&#12525;&#12483;&#12488;&#20301;&#32622;:hjust&#12458;&#12503;&#12471;&#12519;&#12531;;0-1&#12398;&#31684;&#22258;
#&#12497;&#12473;&#12408;&#12398;&#12486;&#12461;&#12473;&#12488;&#12398;&#36969;&#24540;&#35519;&#25972;:text_smoothing&#12458;&#12503;&#12471;&#12519;&#12531;;0-100&#12398;&#31684;&#22258;
#&#30701;&#12377;&#12366;&#12427;&#12497;&#12473;&#12408;&#12398;&#37197;&#32622;&#21487;&#21542;:remove_long&#12458;&#12503;&#12471;&#12519;&#12531;;TRUE,FALSE
#Markdown,HTML,CSS&#12398;&#36969;&#24540;&#21487;&#21542;:rich&#12458;&#12503;&#12471;&#12519;&#12531;;TRUE,FALSE
#&#25991;&#23383;&#12469;&#12452;&#12474;:size&#12458;&#12503;&#12471;&#12519;&#12531;
#&#25991;&#23383;,&#32218;&#12398;&#33394;:textcolour,linecolour&#12458;&#12503;&#12471;&#12519;&#12531;
ggplot(TestData, aes(x = Sin_Data, y = Cos_Data)) +
  geom_textpath(label = TextData,
                hjust = 0.5,
                text_smoothing = 10,
                remove_long = FALSE,
                rich = TRUE,
                size  = 6,
                textcolour = "#E41A1C",
                linecolour = "#377eb8",
                family = "Yu Gothic") +
    labs(subtitle = "geom_textpath&#12467;&#12510;&#12531;&#12489;")

#&#12497;&#12473;&#19978;&#12395;&#12486;&#12461;&#12473;&#12488;&#12521;&#12505;&#12523;&#12434;&#37197;&#32622;:geom_labelpath&#12467;&#12510;&#12531;&#12489;
#&#12458;&#12503;&#12471;&#12519;&#12531;&#12399;geom_textpath&#12467;&#12510;&#12531;&#12489;&#12434;&#21442;&#29031;
ggplot(TestData, aes(x = Sin_Data, y = Cos_Data)) +
  geom_labelpath(label = TextData,
                 hjust = 0.5,
                 size  = 6,
                 rich = FALSE,
                 textcolour = "#E41A1C",
                 boxcolour = "#377eb8",
                 fill = "yellow",
                 family = "Yu Gothic") +
  labs(subtitle = "geom_labelpath&#12467;&#12510;&#12531;&#12489;")

#&#12464;&#12521;&#12501;&#12395;&#12486;&#12461;&#12473;&#12488;&#12434;&#37197;&#32622;:geom_textdensity&#12467;&#12510;&#12531;&#12489;
#&#35201;&#32032;&#12398;&#12487;&#12540;&#12479;&#12434;&#22522;&#28310;&#12395;&#37197;&#32622;&#20301;&#32622;&#12434;&#25351;&#23450;:hjust&#12458;&#12503;&#12471;&#12519;&#12531;;
#"xmin","xmid","xmax","ymin","ymid","ymax","auto"&#12364;&#35373;&#23450;&#21487;&#33021;
ggplot(TestData, aes(x = X_Data,
                     colour = Group,
                     label = Group)) +
  geom_textdensity(hjust = "ymax",
                   vjust = -0.3,
                   size = 5) +
  labs(subtitle = "geom_textdensity&#12467;&#12510;&#12531;&#12489;")

出力例

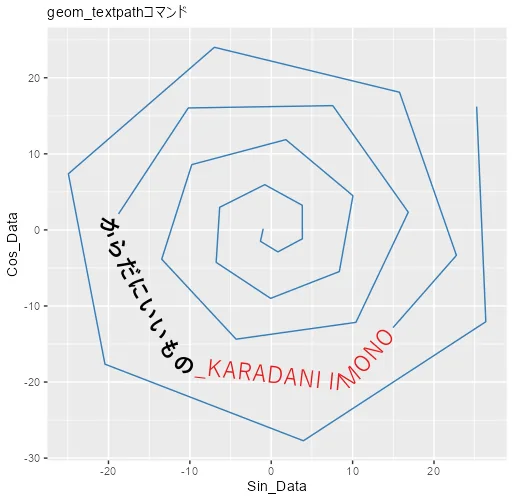

・geom_textpathコマンド

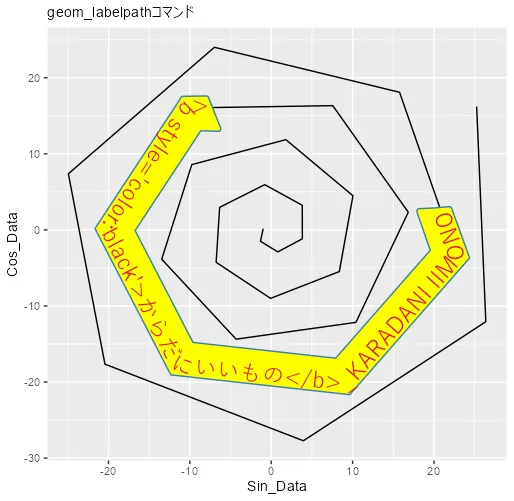

・geom_labelpathコマンド：rich = FALSE

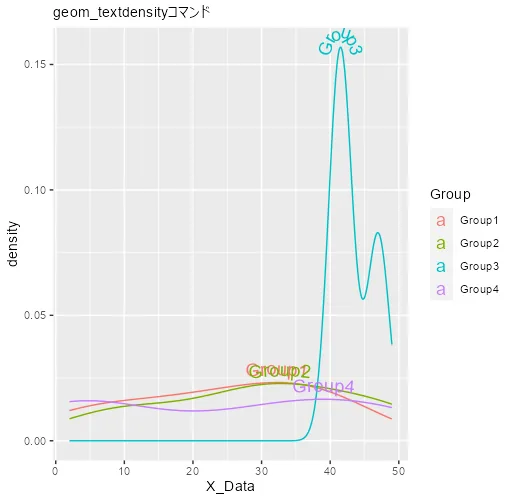

・geom_textdensityコマンド

少しでも、あなたの解析が楽になりますように！！
