Rで解析：ggplot2で線の密度をヒートマップ「gglinedensity」パッケージ

「gglinedensity」は数百〜数万本の時系列の「線の密度をヒートマップ」としてプロット可能なパッケージです。重なりすぎて判読不能な折れ線プロットをヒートマップの密度で確認可能です。

パッケージバージョンは0.2.0。実行コマンドはR version 4.5.0で確認しています。

パッケージのインストール、読み込み、準備

# パッケージのインストール
install.packages("gglinedensity")

# 読み込み
library("gglinedensity")

# tidyverseパッケージの読み込み
# tidyverseパッケージがなければインストール
if(!require("tidyverse", quietly = TRUE)){
  install.packages("tidyverse");require("tidyverse")
}

`stat_line_density()` 引数まとめ

密度の計算は「各列（時間ステップ）内で線数を弧長補正し合計 1 に正規化」した値。詳細はパッケージのヘルプを確認してください。

カテゴリ	引数	説明・デフォルト
ビン設定	`bins`	縦横ビン数 (既定 30)。
	`binwidth`	ビン幅を数値で指定。`binwidth` が優先される。
	`drop`	低密度セルを除外 (`TRUE`) / 低密度セルを描画 (`FALSE`)。
動作制御	`orientation`	向き。`"x"`/`"y"`/`NA`(自動)。
	`na.rm`	NAを除去するなら `TRUE`。警告付きで除去が `FALSE`。
	`show.legend`	凡例に含めるか。`NA`=自動、`FALSE`/ `TRUE`。

実行例：1000 本の折れ線の判断

通常のgeom_line()では視認しにくい1000 本の線が、「gglinedensity」パッケージで「よく通る軌跡」「外れた軌跡」が一目で判読できます。

# データ生成：1000 シリーズ × 100 ポイント
set.seed(123)
n_series <- 1000; n_pts <- 100
df <- data.frame(
  id  = rep(1:n_series, each = n_pts),
  idx = rep(1:n_pts,  n_series),
  val = c(replicate(n_series, cumsum(rnorm(n_pts))))
)

# 単純にggplot2でプロット
ggplot(df, aes(x = idx, y = val,
               group = id, col = id)) +
  geom_line() +
  scale_colour_viridis_c(option = "B") +
  labs(title = "ggplot2 View",
       x = "Step", y = "Value", fill = "density") +
  theme_minimal()

# 「gglinedensity」パッケージのstat_line_densityコマンドでプロット
ggplot(df, aes(idx, val, group = id)) +
  stat_line_density(bins = 60) +
  scale_fill_viridis_c(option = "B") +
  labs(title = "gglinedensity View",
       x = "Step", y = "Value", fill = "density") +
  theme_minimal()

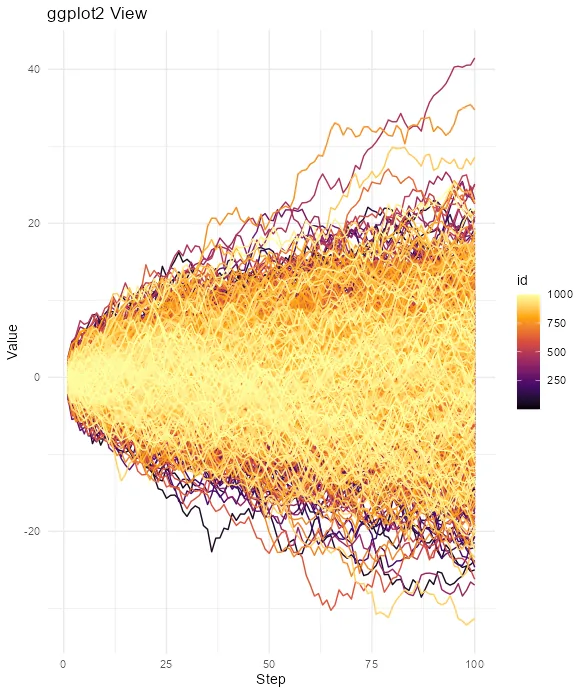

・単純にggplot2でプロット

・「gglinedensity」パッケージのstat_line_densityコマンドでプロット
