Rで解析：時系列の季節性やパターンを可視化する「ggtime」パッケージの紹介

時系列データを扱うとき、全体の傾向だけでなく、季節ごとの繰り返しや周期の乱れを図から読み取りたい場面があります。しかし、季節性の重ね描きやラグごとの散布図、モデル残差の診断図をggplot2だけで組み立てるには、データの整形とパネルの割り付けに手間がかかります。

「ggtime」パッケージは、tsibble形式の時系列データを対象に、ggplot2の文法に沿った作図の補助関数をまとめています。季節性プロットや季節サブシリーズプロット、ラグプロット、原系列と自己相関を並べた複合表示の作成が可能です。また、fableで推定したモデルの残差診断や、ARIMAモデルの特性根の描画も可能です。本パッケージの利用で、時系列データのパターンを複数の視点から見比べる作業を、少ない記述で進められるのではないかと考えます。

パッケージバージョンは1.0.0。Windows 11 x64 (build 26200)のR version 4.6.1で確認しています。

＜おすすめのRに関する書籍です＞

超入門! Rでできるビジュアル統計学 学会・論文発表に役立つデータ可視化マニュアル

学会発表や論文の図表づくりに寄せた実践書。伝わるグラフをRで作るための手順をまとめている。

www.amazon.co.jp

パッケージのインストール

下記コマンドを実行してください。

# パッケージのインストール
install.packages("ggtime")

# パッケージの読み込み
library("ggtime")

# コマンド例実行で必要なパッケージを読み込み
library("tsibble")

Attaching package: 'tsibble'

The following objects are masked from 'package:base':

    intersect, setdiff, union

library("fable")
Loading required package: fabletools

コマンド例

詳細はコメント、パッケージのヘルプを確認してください。

ggtimeの作図関数は、tsibbleパッケージの時系列オブジェクト（tsibble）を入力に取ります。tsibbleは、時点を表す列をindexに指定したデータフレームで、観測間隔が一定であることを前提とします。gg_tsresidualsとgg_armaは、これに加えてfableで推定したモデルの一覧表（mable）を入力に取ります。

ここでは、京都・嵐山の月別推計来訪者数（万人）を模した擬似データを共通データとして使用します。2019年1月から2023年12月までの60か月分を、桜と紅葉の時期に増える季節変動、ゆるやかな増加傾向、月ごとの変動を合わせて生成します。

# 乱数シードの固定
set.seed(1234)

# 2019年1月から2023年12月までの月次の年月を作成
対象月 <- tsibble::yearmonth("2019-01") + 0:59

# 各観測の月番号（1〜12）
月番号 <- rep(1:12, length.out = 60)

# 桜（4月）と紅葉（11月）の時期に増える月別の季節変動（万人）
季節変動 <- c(-13, -11, 3, 22, 8, -4, -7, -5, 5, 12, 26, -9)

# 嵐山の月別来訪者数を模したtsibbleの作成（基準値＋増加傾向＋季節変動＋変動）
嵐山来訪 <- tsibble::tsibble(
  年月 = 対象月,
  来訪者数 = round(32 + 0.12 * (0:59) + 季節変動[月番号] + rnorm(60, 0, 2.5), 1),
  index = 年月
)

＜おすすめのRに関する書籍です＞

Rによるやさしいテキストマイニング: 機械学習編

テキストマイニングに機械学習を組み合わせる方法を扱う一冊。分類や特徴抽出を実践的に学べる。

www.amazon.co.jp

[季節性プロットの描画]：gg_seasonコマンド

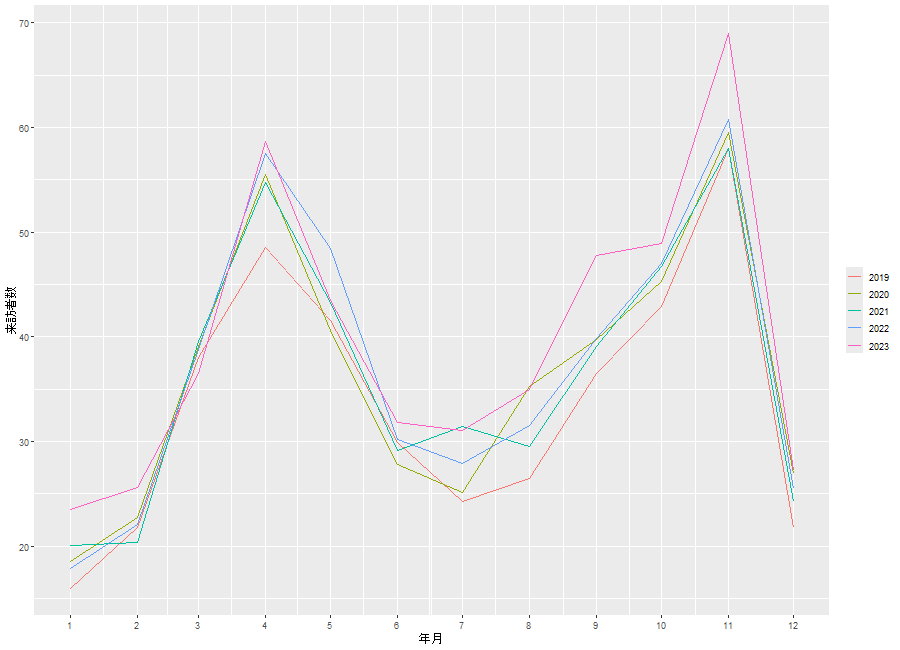

季節性プロットは、周期ごとにデータを区切り、同じ季節軸の上に各周期の推移を重ねて描きます。月次データでは年ごとの折れ線が重なり、例年並みの月と外れた月を見分けられます。polarに TRUE を渡すと極座標になり、labelsで周期を示すラベルの位置を指定できます。

# 年ごとの折れ線を重ねた季節性プロット
gg_season(嵐山来訪, 来訪者数)

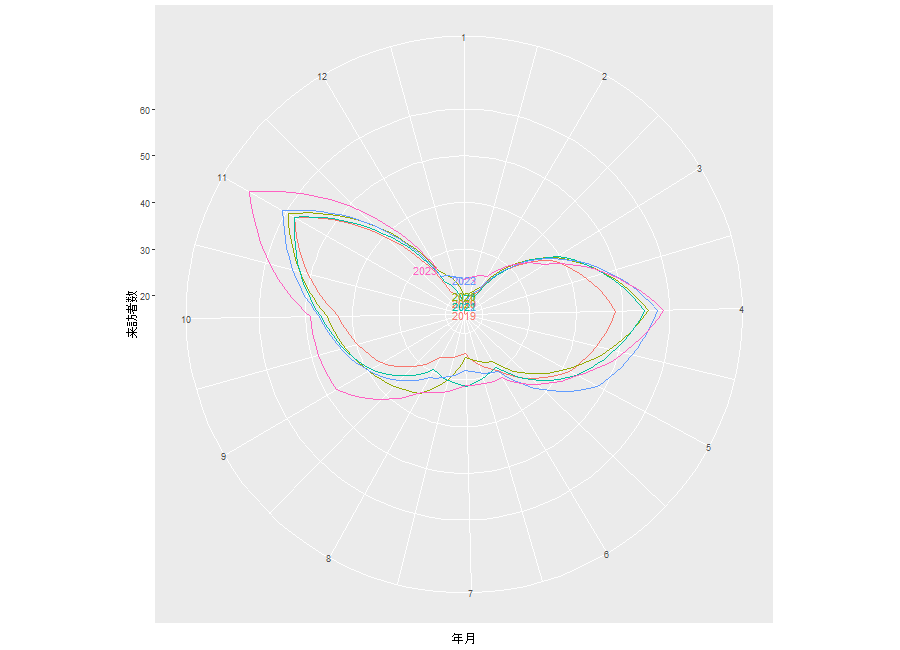

# ラベルを両端に置き、極座標で表示
gg_season(嵐山来訪, 来訪者数, labels = "both", polar = TRUE)

[季節サブシリーズプロットの描画]：gg_subseriesコマンド

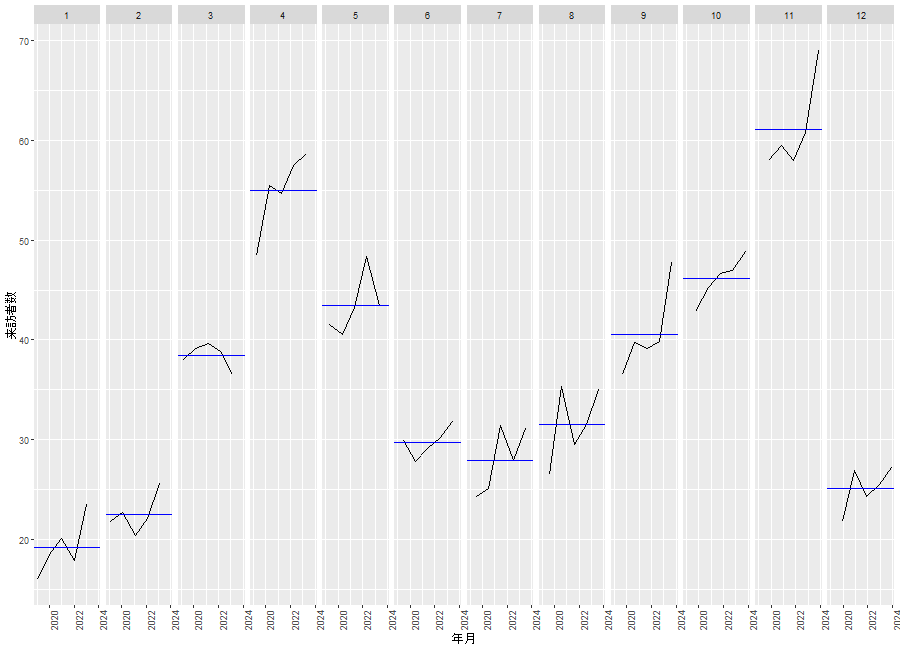

季節サブシリーズプロットは、季節（月次データなら1月から12月）ごとにパネルを分け、各パネルに年を追った推移と、平均を示す横線を描きます。季節ごとの水準の違いと、季節内での変化の向きを同時に確認できます。

# 月ごとにパネルを分けた季節サブシリーズプロット
gg_subseries(嵐山来訪, 来訪者数)

＜おすすめのRに関する書籍です＞

改訂版 平均・分散から始める一般化線形モデル入門 ―Rで学ぶデータ解析の理論と実装―

平均と分散という基本から一般化線形モデルまでを段階的につなぐ入門書。数式に苦手意識がある人でも追いやすい。

www.amazon.co.jp

[ラグプロットの描画]：gg_lagコマンド

ラグプロットは、系列を指定したラグ数だけずらした値との散布図を、ラグごとにパネルで並べます。周期と一致するラグで点が対角線付近に集まり、季節性の強さを目で確認できます。arrowに TRUE を渡すと、観測の順序を矢印で結びます。

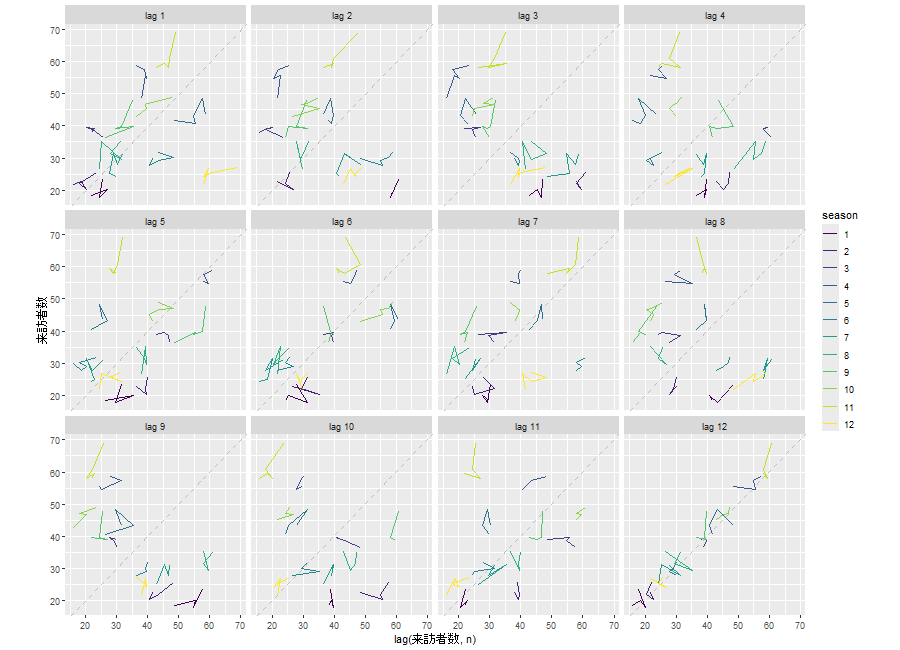

# ラグ1〜12を並べたラグプロット
gg_lag(嵐山来訪, 来訪者数, lags = 1:12)

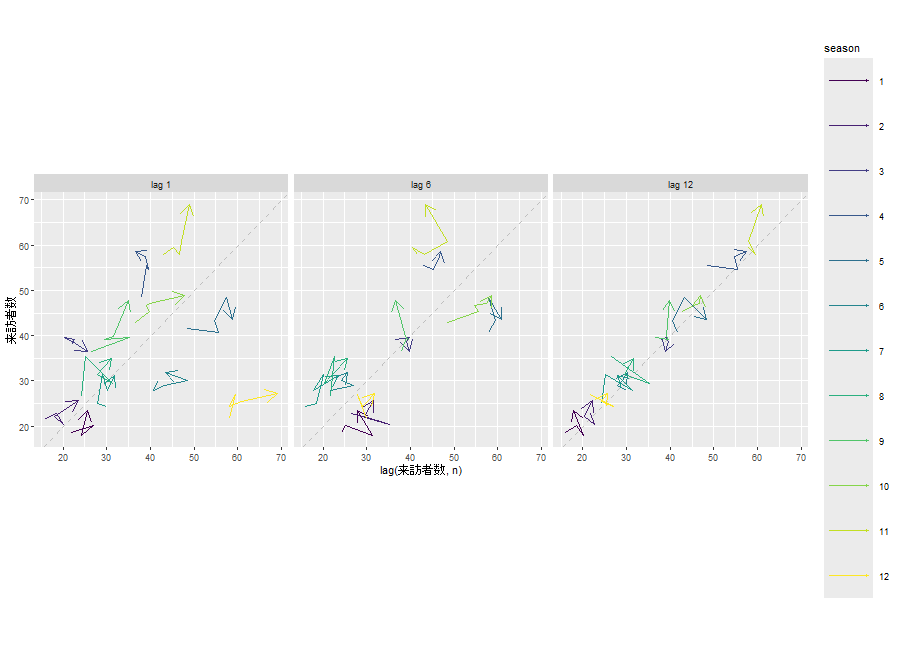

# ラグ1・6・12を経路で結び、矢印で時間の進む向きを示す
gg_lag(嵐山来訪, 来訪者数, lags = c(1, 6, 12), arrow = TRUE)

[原系列と自己相関の複合表示]：gg_tsdisplayコマンド

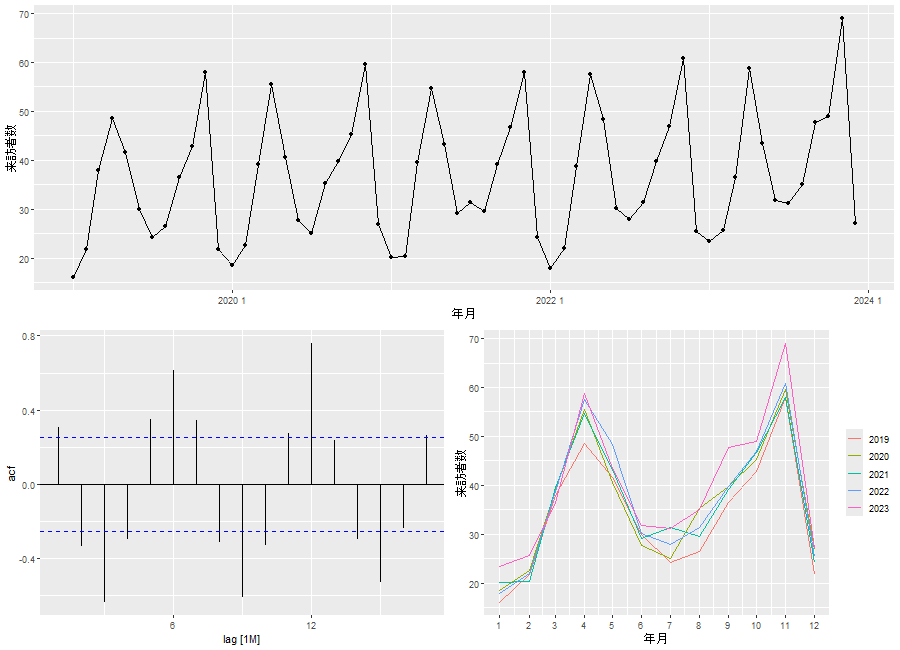

時系列の複合表示は、原系列のプロットと自己相関、およびplot_typeで選んだ図を1枚に配置します。系列の形と自己相関の減衰を並べて確認でき、モデルの次数を検討する際の下調べに使えます。lag_maxで自己相関を計算する最大ラグを指定します。

# 原系列・自己相関・季節性プロットをまとめて表示
gg_tsdisplay(嵐山来訪, 来訪者数)

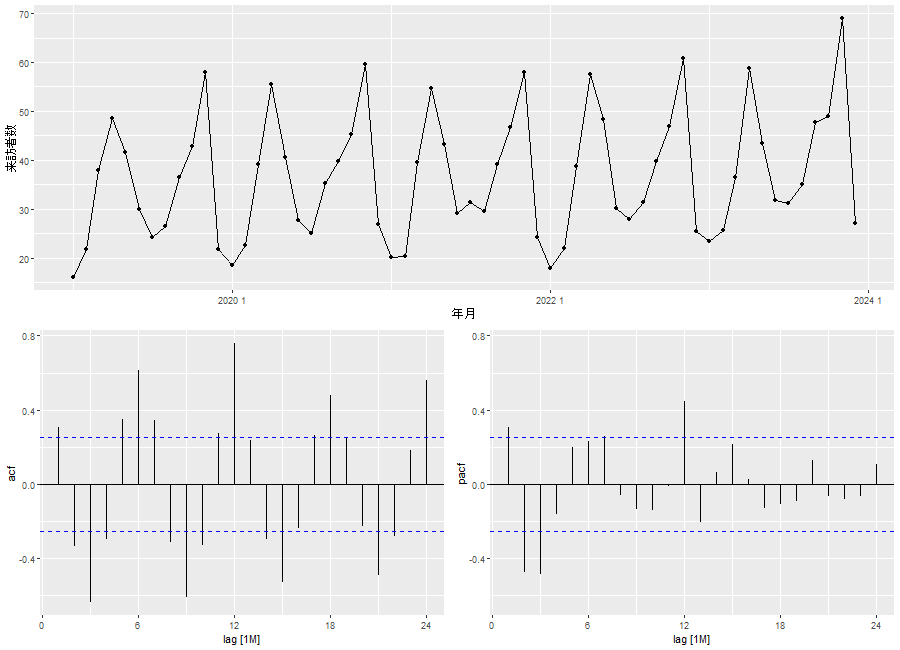

# 右下を偏自己相関に変更し、最大ラグを24に指定
gg_tsdisplay(嵐山来訪, 来訪者数, plot_type = "partial", lag_max = 24)

[モデル残差の診断プロット]：gg_tsresidualsコマンド

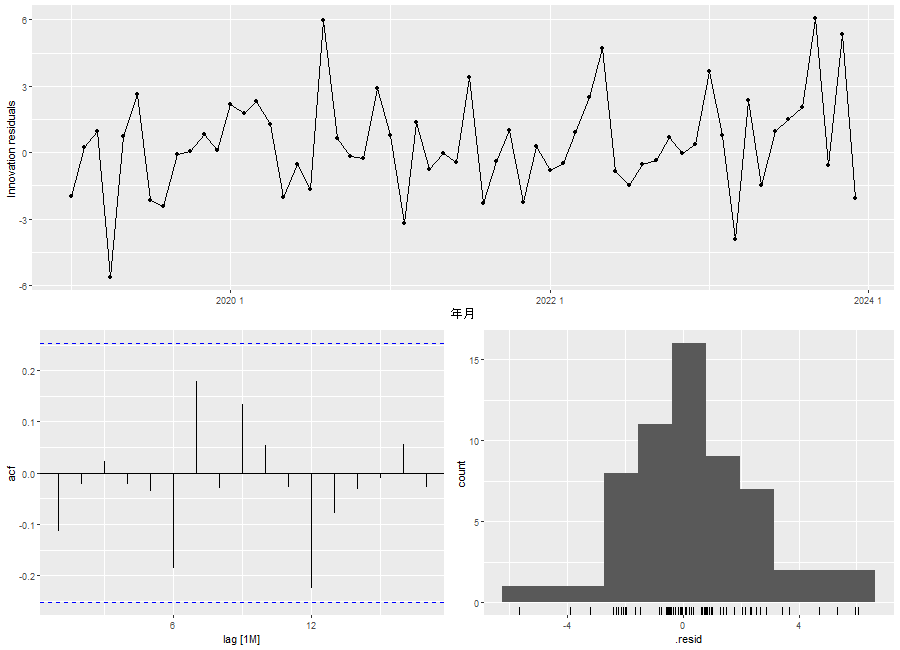

残差診断の複合表示は、fableで推定したモデルの残差について、時系列プロット・自己相関・ヒストグラムをまとめて描きます。残差に自己相関や偏りが残っていないかを一度に確認できます。mableには1つのモデルだけを含めます。

# ETSモデルを当てはめてmableを作成
当てはめ <- model(嵐山来訪, ETS(来訪者数))

# モデル残差の時系列プロット・自己相関・ヒストグラム
gg_tsresiduals(当てはめ)

# 右下を偏自己相関に変更
gg_tsresiduals(当てはめ, plot_type = "partial")

[ARMAモデルの特性根の描画]：gg_armaコマンド

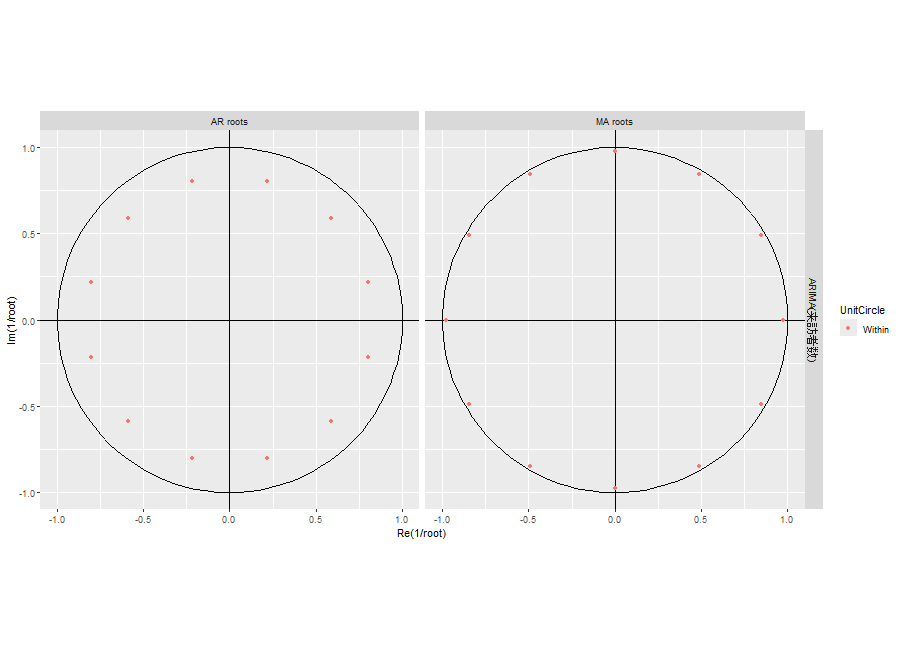

特性根のプロットは、ARIMAモデルの反転したAR根とMA根を複素平面の単位円上に描きます。単位円の外に出た根は赤で示され、定常性や反転可能性を確認する目安になります。glance()にar_rootsとma_rootsを持つモデルだけが対象です。

# ARIMAモデルを当てはめてmableを作成
ARIMA当てはめ <- model(嵐山来訪, ARIMA(来訪者数))

# 反転したAR根・MA根を単位円上に描画
gg_arma(ARIMA当てはめ)

＜おすすめのRに関する書籍です＞

Rによる統計解析 | 青木繁伸

多くの統計手法をRの関数とともに整理した一冊。手法ごとの使い方を確認するリファレンスとして役立つ。

この記事が誰かの役に立ちますように。
